XU1541
Dieser XU1541 USB Disk Drive Adapter aus meiner Sammlung verbindet geeignete Commodore-Diskettenlaufwerke über den seriellen IEC-Bus mit einem PC am USB-Anschluss.
Mit einem Übertragungsprogramm wie CBMXfer lassen sich Dateien und Diskettenimages wie D64-Dateien zwischen PC und geeignetem Laufwerk übertragen.
Der PC wird per USB mit dem XU1541 verbunden. Am IEC-Anschluss kann zum Beispiel eine Commodore 1571 oder eine Commodore 1541 betrieben werden. Der XU1541 ersetzt dabei weder ein Laufwerk noch dessen Stromversorgung.
Technische Merkmale
- Gegenstand: XU1541 aus meiner Sammlung
- Typ: USB-zu-CBM-IEC-Adapter für einen PC und serielle Commodore-Peripherie
- Vom Projekt genannte Laufwerke: 1541, 1541-II, 1570, 1571, 1581 und internes SX-64-Laufwerk
- Software: OpenCBM; CBMXfer als Bedienoberfläche
- Controller des ursprünglichen XU1541-Entwurfs: AVR-Mikrocontroller ATmega8
- Anschlüsse des ursprünglichen Entwurfs: USB und IEC
- Versions- oder Baujahr meines Exemplars: hier nicht eindeutig belegt
Funktionsweise und Grenzen
Der XU1541 steuert ein kompatibles IEC-Laufwerk vom PC aus an. Mit OpenCBM und dem XU1541-Projekt sind unter anderem Dateikopien sowie D64-Images von nicht kopiergeschützten Disketten möglich. Das Projekt weist darauf hin, dass Nibbler-Verfahren für kopiergeschützte Disketten und die Emulation eines Laufwerks am Commodore damit nicht unterstützt werden.
Die 1551 habe ich nicht in die Liste der IEC-Laufwerke aufgenommen: Ihre Verbindung unterscheidet sich von der seriellen IEC-Schnittstelle der hier genannten Laufwerke. Auch die genannten Commodore-Computerfamilien sind keine direkte Anschlussliste für den XU1541 – der Adapter verbindet den PC mit einem Laufwerk.

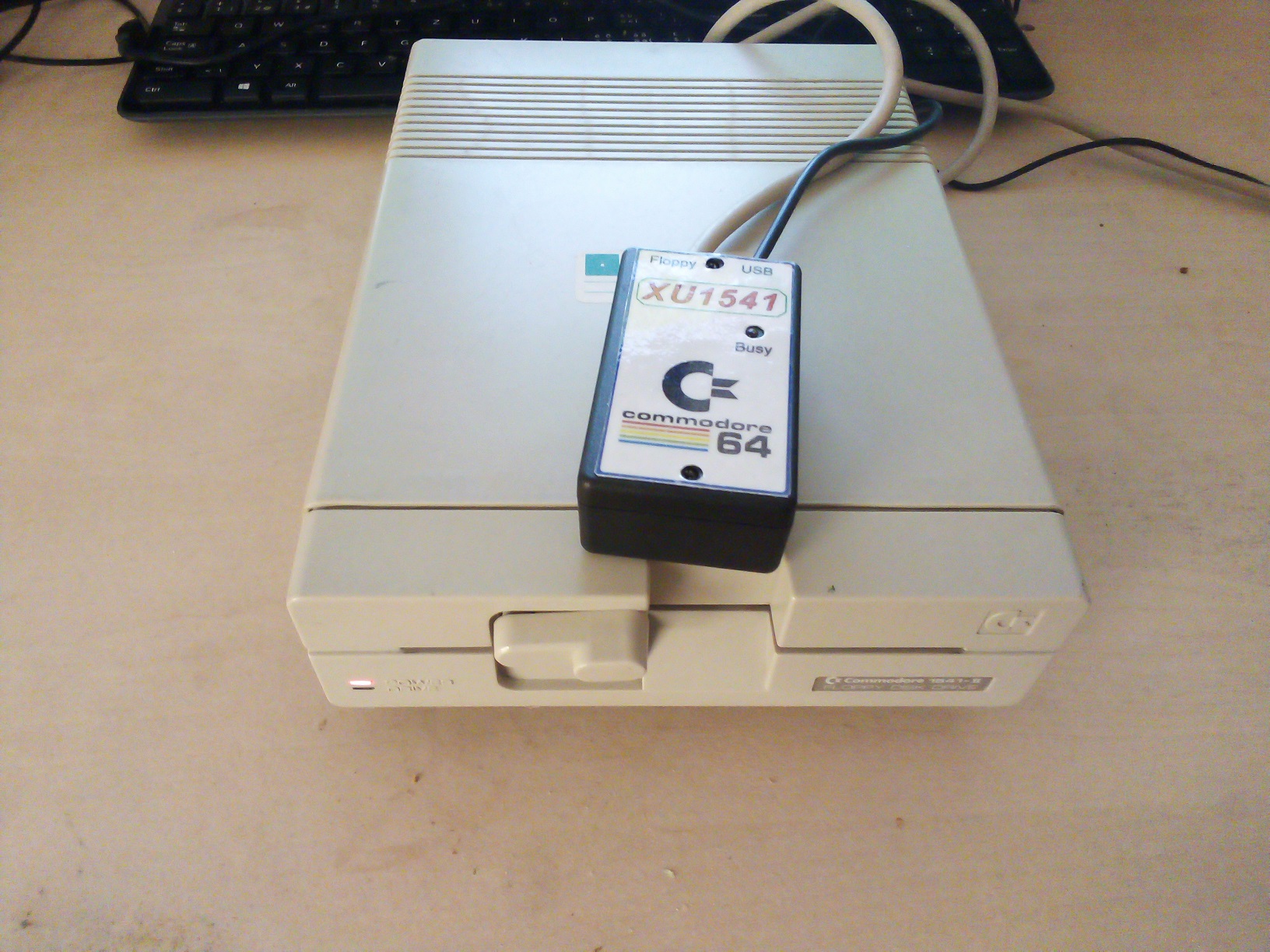

XU1541 aus meiner Sammlung
Letztes Update: 03.10.2026
