Diag 264: Diagnosemodul für Commodore C16, C116 und Plus/4
Dieses Diag 264 von Rob Clarke aus dem Jahr 2021 befindet sich in meiner persönlichen Sammlung. Das Diagnosewerkzeug unterstützt bei der Fehlersuche an Computern der Commodore-264-Serie.
Es wurde für C16, C116 und Plus/4 entwickelt und wurde außerdem an C232- sowie V364-Systemen getestet. PAL- und NTSC-Geräte werden ebenfalls berücksichtigt.
Was prüft Diag 264?
Diag 264 kann unter anderem RAM, ROM, I/O, CPU-Ports und TED-Register prüfen. Weitere Routinen betreffen Tastatur, Joystick, Kassetten- und IEC-Schnittstelle. Die Speicherprüfungen können Datenbus-, Adressierungs- und Bausteinfehler sichtbar machen.
Die Ergebnisse werden mit Statusanzeigen wie OK, FAIL oder SKIP ausgegeben. Bei bestimmten RAM-Fehlern helfen zusätzlich Bildschirm- und Blinkmuster bei der Eingrenzung möglicher Fehlerquellen.
Testgeschirr und Sicherheit
Für automatische und vollständige Porttests werden Loopback-Stecker beziehungsweise ein passendes Testgeschirr benötigt. C16 und C116 benötigen dafür unter anderem Rückkopplungen für serielle Schnittstelle und Kassettenanschluss; beim Plus/4 kommt der User-Port für 6529- und ACIA-Tests hinzu.
Tastatur- und Joysticktests können teilweise manuell durchgeführt werden. Beim Öffnen des Computers, beim Ersetzen des Kernel-ROMs und beim Anschließen von Loopback-Steckern besteht jedoch ein Risiko für die Hardware. Die Stromversorgung muss vor dem Umstecken abgeschaltet werden.
Varianten und Sammlung
Diag 264 kann als Cartridge-ROM oder als Kernel-ROM eingesetzt werden. Das Sammlungsexemplar dokumentiert ein modernes Diagnosewerkzeug nach dem Vorbild klassischer Commodore-Diagnosemodule.
Weitere Informationen, Handbücher und Hinweise zur Lizenzierung findest du auf der Website des Entwicklers Rob Clarke.

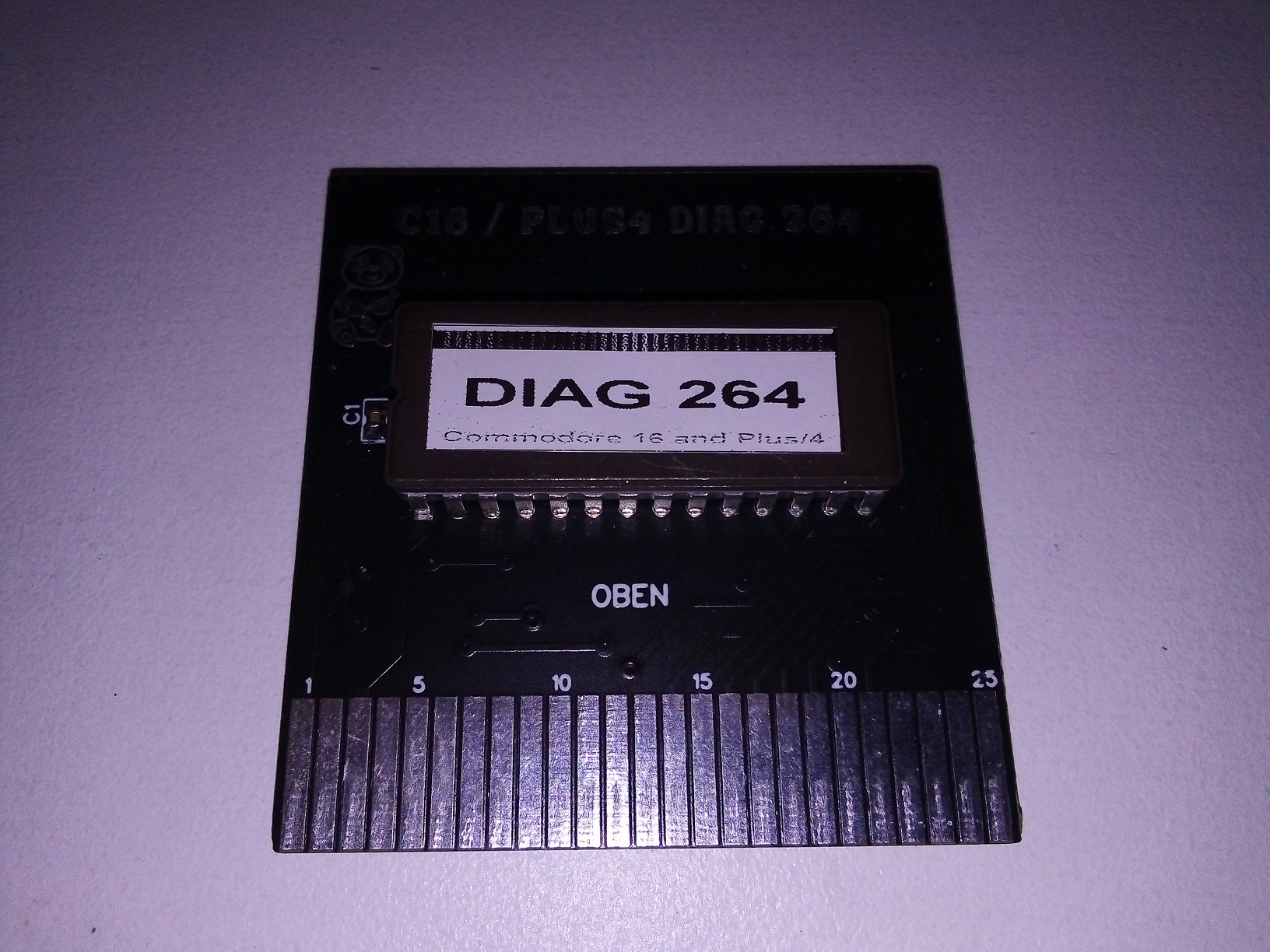

Diag 264 aus der Sammlung
