Commodore 1570 Diskettenlaufwerk

Dieses Commodore 1570 aus dem Jahr 1985 war als Übergangslösung für den C128 gedacht, weil die doppelseitige 1571 zunächst nicht in ausreichender Stückzahl verfügbar war.

Die 1570 ist ein einseitiges 5,25-Zoll-Laufwerk mit einer Einkopf-Mechanik. Technisch verbindet sie Elemente der 1541 und 1571: Sie nutzt das Commodore-GCR-Format, kann aber auch MFM-Disketten lesen und schreiben.

Am C128 ermöglicht die integrierte Burst-Übertragung deutlich schnellere Datenübertragung als bei einer 1541. In meiner Sammlung befinden sich zwei Geräte: eines funktioniert, das andere zeigt den Fehler „Device not Present“.

Technische Merkmale

• Modell: Commodore 1570.
• Erscheinungsjahr: 1985.
• Plattform: Commodore C128.
• Typ: einseitiges 5,25-Zoll-Diskettenlaufwerk.
• Mechanik: Einkopf-Technik mit Track-Zero-Erkennung.
• Kapazität: 170 KB nominal, etwa 164 KB formatiert.
• Kodierung: GCR und MFM.
• Datenübertragung: Burst-Modus am C128.
• Prozessor: MOS 6502A.
• Speicher: 2 KB RAM und 32 KB ROM.
• Sammlung: zwei Geräte, eines funktionsfähig und eines defekt.

Defektes 1570-Laufwerk

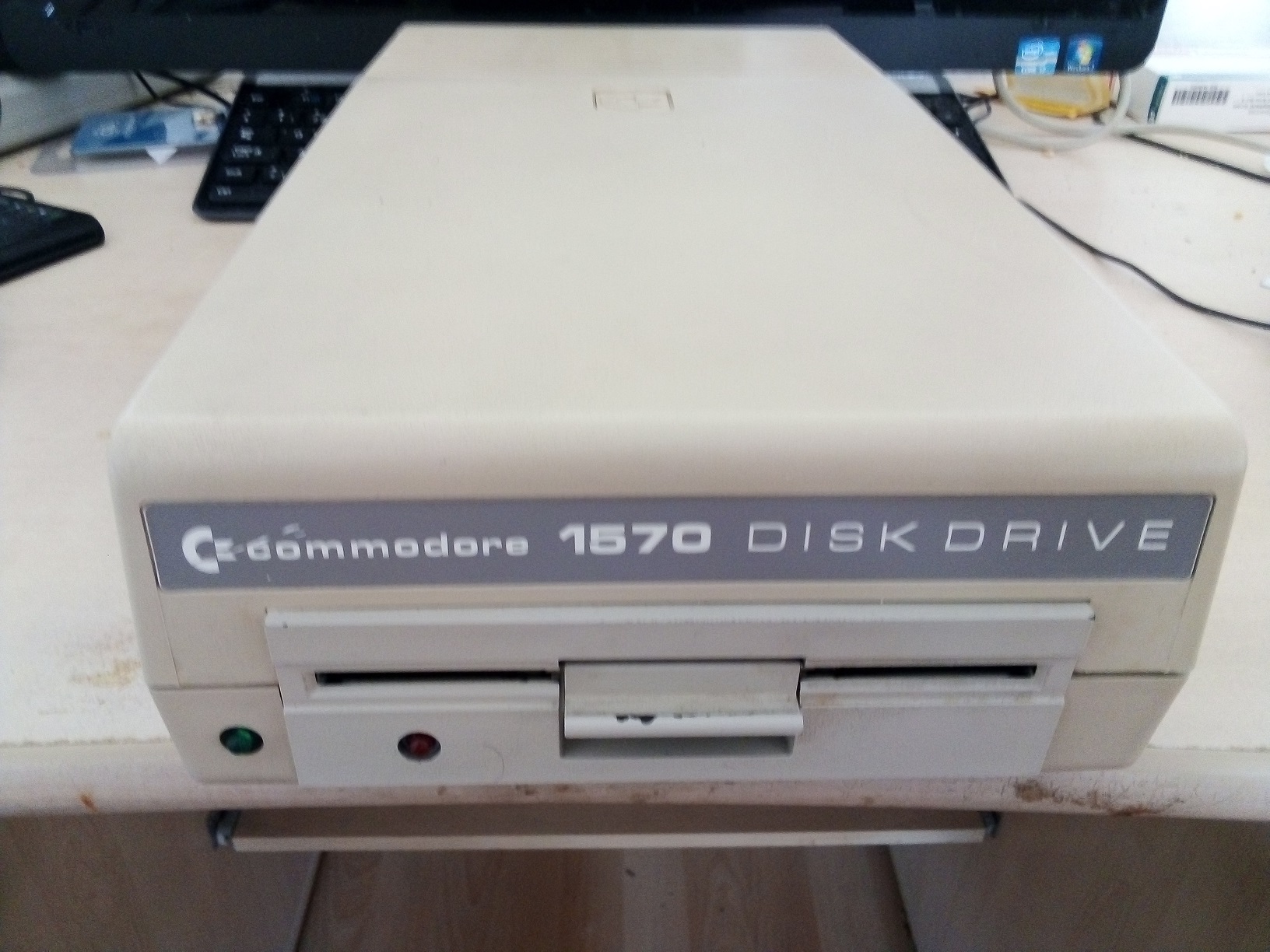

Defektes 1570-Laufwerk von vorne

Defektes 1570-Laufwerk von hinten

Funktionsfähiges 1570-Laufwerk

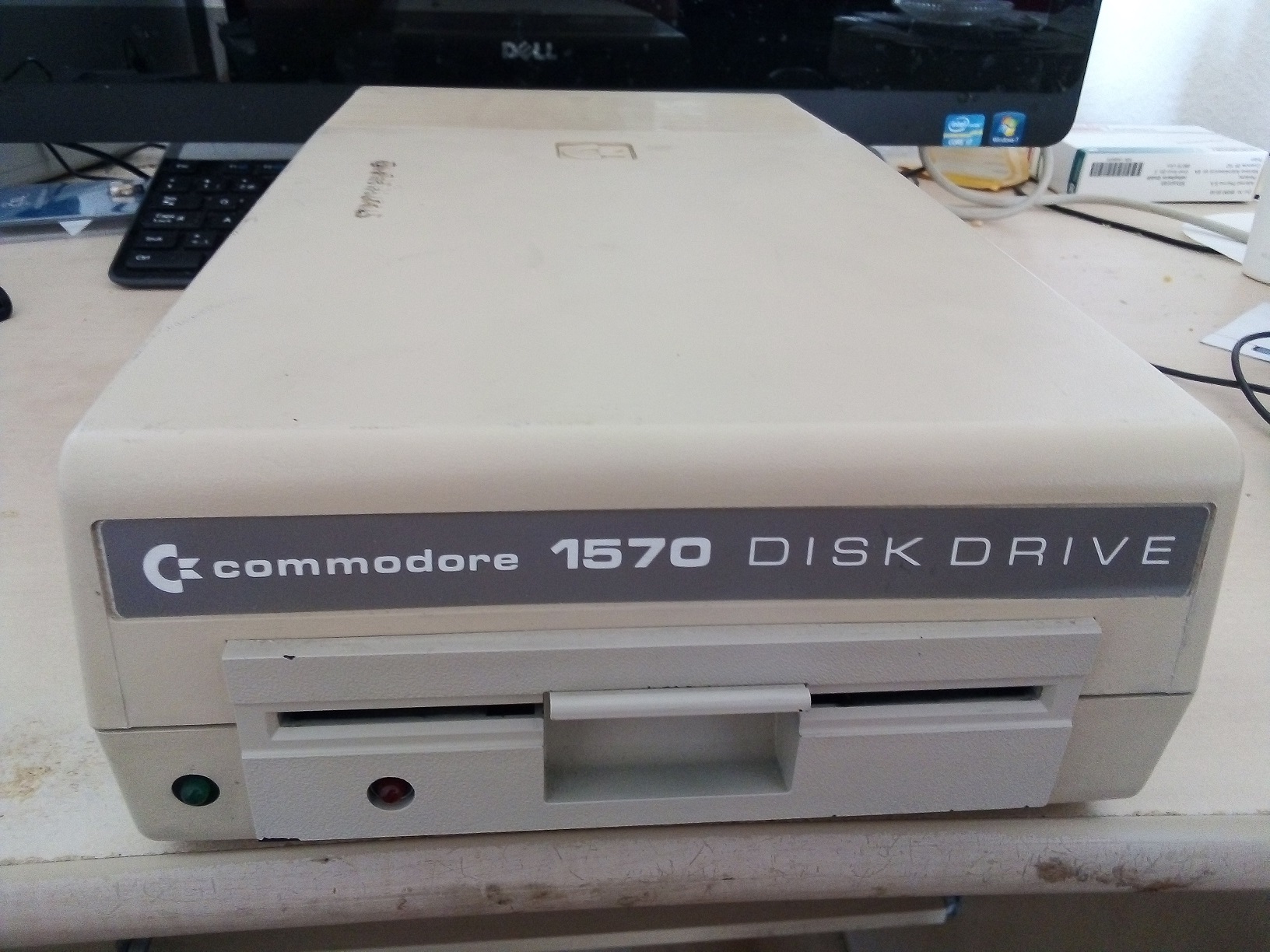

Funktionsfähiges 1570-Laufwerk von vorne

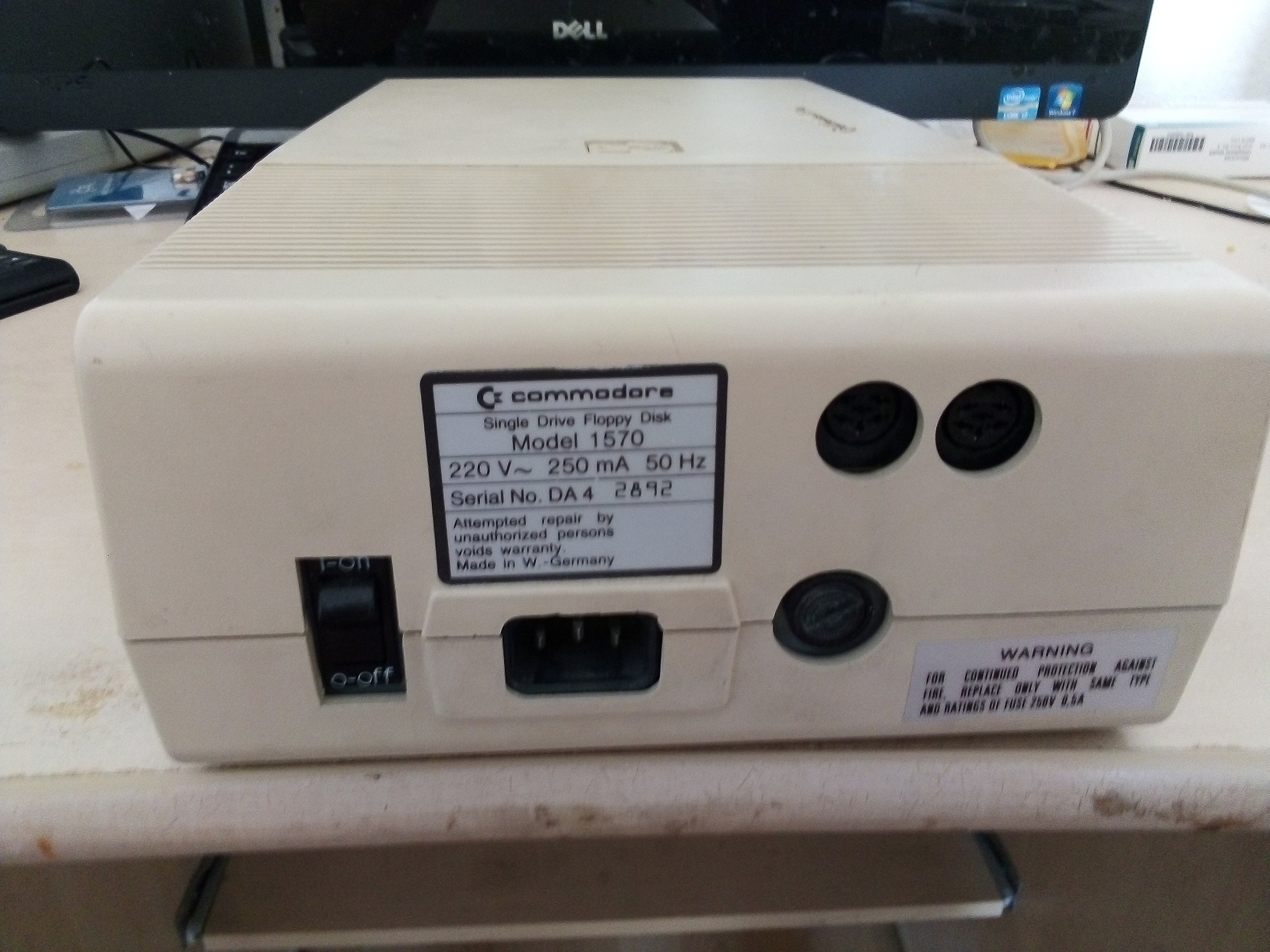

Funktionsfähiges 1570-Laufwerk von hinten

Letztes Update: 03.10.2026
